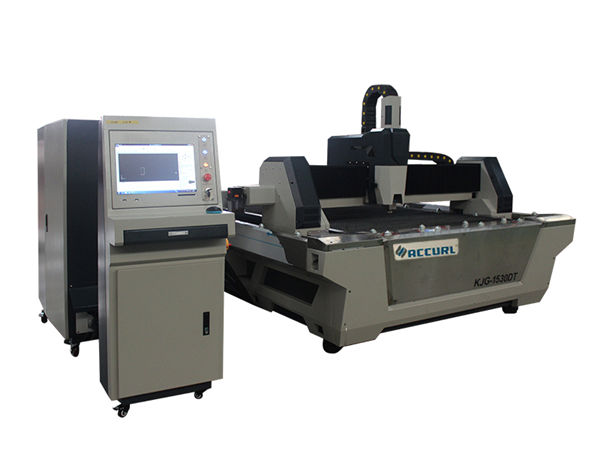

tagliatrice del laser dell'acciaio inossidabile della tagliatrice del laser della fibra di CNC con la tavola di scambio

tagliatrice del laser dell'acciaio inossidabile della tagliatrice del laser della fibra di CNC con la tavola di scambio

Dettagli del prodotto


Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 40GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto


Applicazione::Tutto il materiale metallicoSpessore di taglio:SS fino a 10 mm, MS fino a 22 cm
Tipo di laser ::FibraCNC oppure no ::
Modalità di raffreddamento ::Raffreddamento ad acquaSoftware di controllo ::Cypcut
Formato grafico supportato ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLuogo d'origine::Cina
Numero di modello::TY-6020JBServizio post-vendita fornito ::Ingegneri disponibili per la manutenzione di macchinari all'estero
Precisione ripetuta ::+ -0.03mmTemperatura di esercizio::0 ° C-45 ° C
Umidità di lavoro ::5%-95%Sorgente laser:Cinese o importato
Voltaggio::AC380V ± 10% 50 HZ (60 HZ)Area di taglio:6000x2000mm



Descrizione del prodotto


Tagliatrice laser a fibra della serie JB con copertura protettiva completa
Particolarmente adatto per acciaio inossidabile, acciaio al carbonio, lamiera zincata e così via.
Ampiamente usato in prodotti in lamiera, struttura in acciaio, macchinari di precisione, ricambi auto, vetri, gioielli,
targhetta, pubblicità, artigianato, elettronica, giocattoli, imballaggi e altre industrie

Caratteristiche principali della tagliatrice laser a fibra


Corpo macchina:
1. Corpo macchina Taiyi con struttura in acciaio 8mm, trattamento termico 600 ℃, saldatura precisa, per garantire 20 anni di utilizzo senza deformazione.
2. Cavalletto con fusione in lega di magnesio, forte stabilità senza deformazione, movimento veloce.
3. Sistema di fumo di zonizzazione ad alta efficienza su entrambi i lati del corpo macchina, forte polvere segmentata e raccolta di fumo, ridurrà i danni al lavoratore.
4. Riduttore e servomotore importati di precisione della flangia, velocità corrente veloce.
5. 70 lame e 6 barre di scorrimento sul letto della macchina, con lame chiuse per ridurre l'avvertimento della macchina, barre di scorrimento che lavorano con i cilindri per caricare e scaricare facilmente i fogli.
6. La scatola di carico flessibile può essere aperta sul lato anteriore e su entrambi i lati, il che è comodo per le condizioni di lavoro della macchina.

specificazione


Mezzo sorgente laserFibra
Gamma di taglio (L * W)6000 mm × 2000 mm
Corsa dell'asse Z.250 mm
Max. velocità di posizionamento120 m / min
X, asse Y Max. accelerare la velocità1.0G
Forma di raffreddamentoRaffreddamento ad acqua
Lunghezza d'onda del laser1070nm


Potenza di uscita della sorgente laser



1000W / 1500W / 2000W

2500 W / 3000 W / 4000 W.

(Opzionale)

Min. divario di taglio≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.± 0,01 mm
Spessore del materiale di taglio (in base al materiale)0,2 - 25 mm
Modello di driverServomotore importato
Requisiti di potenza380 V, 50/60 Hz
Temperatura di lavoro0-45 ℃
Orario di lavoro continuo24 ore
Peso della macchinaCirca 12000 kg
Livello di protezione totale dell'alimentazioneIP54

Tabella di riferimento dello spessore di taglio


Potenza laserSpessore massimo di taglio
Acciaio al carbonio (mm)Acciaio inossidabile (mm)Alluminio (mm)Ottone

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Sopra il parametro solo per riferimento

Materiali applicati


Acciaio inossidabile, acciaio al carbonio, acciaio legato, acciaio al silicio, acciaio per molle, piatto galvanizzato, piatto marinato, piatto d'ottone, piatto di rame, piatto di alluminio, ecc
Vantaggi della tagliatrice laser a fibra
1. Confronta con il laser tradizionale, il laser a fibra è più protezione ambientale:
2. Consumo energetico molto più basso: efficienza di conversione fotoelettrica del laser a fibra 15 volte superiore rispetto al laser tradizionale.
3. Maggiore qualità del punto laser: sorgente laser a modulo singolo
4. Consumo ridotto: i pezzi di ricambio sono solo lenti protettive e ugello. Consumo elettrico da 6KW a 16KW con diversa potenza laser.
5. Altamente automazione: adotta il controllo digitale, possiamo importare file da CAD AUTO direttamente al software di taglio, qualsiasi artefatto può essere tagliato, inoltre c'è una funzione di composizione intelligente, quindi può risparmiare i costi delle materie prime nella massima misura.
6. Elevata efficienza di taglio: grazie alle proprietà di trasmissione del laser, la macchina da taglio laser è dotata di numerosi set di banchi da lavoro CNC per realizzare il controllo numerico. È sufficiente modificare il programma CNC per tagliare forme diverse, nonché per il taglio bidimensionale e tridimensionale.

Immagini dettagliate


Nome:Corpo macchina e accessori: trattamento termico a 600 ℃, raffreddamento 24 ore in forno, saldatura a protezione della CO2 accurata, per garantire 20 anni di utilizzo senza deformazioni.
b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo.
c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.
Nome:Servomotore e driver CA Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.
Nome:Guide lineari di precisione Sistema di taglio avanzato, potenza laser e movimento servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.
Nome:Testa di taglio La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.
Nome:Velocità della sorgente laser, linea di taglio ad alta precisione e tagliente liscio



Campioni di taglio


Formazione


Servizio post-vendita, dalla formazione all'installazione della macchina (3 modi):
1.Training video e manuale dell'utente in inglese da offrire per l'installazione, il funzionamento, la manutenzione e la risoluzione dei problemi e guida tecnica da offrire via e-mail, fax, telefono / whatsapp / skype // e così via, quando ci si incontra alcuni problemi di installazione, utilizzo o regolazione.
2.La tua azienda può organizzare la presenza del tecnologo nella nostra fabbrica per apprendere le conoscenze di base sulle attrezzature e sugli elementi operativi essenziali, tempo di addestramento sufficiente circa 3-5 giorni, il contenuto della formazione è il seguente:
a) Formazione comune sul software di disegno;
b) Procedure di addestramento di accensione e spegnimento della macchina;
c) Significato dei parametri del pannello di controllo e del software, impostazione dell'intervallo di parametri
d) pulizia e manutenzione di base della macchina;
e) Risoluzione dei problemi hardware comuni;
f) Attenzione al funzionamento.
3. Servizio di formazione istruzioni da porta a porta. visto, spese di viaggio e alloggio saranno a carico del cliente. È meglio organizzare un traduttore per entrambi i nostri ingegneri durante il periodo di formazione. Tempo di allenamento: 3-5 giorni.

Garanzia


a) .1Anno per l'intera macchina (il danno artificiale è negoziato.).
b). Fonte laser 2 anni di garanzia
c). Manutenzione permanente e fornitura di parti di ricambio
d). Formazione gratuita per il personale operativo. (L'ingegnere può andare all'estero è negoziato.)
