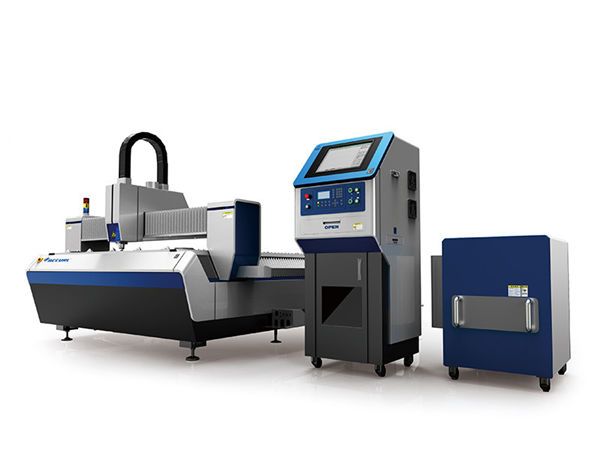

tagliatrice della lamiera sottile di CNC / tagliatrice del tubo

Dettagli del prodotto


Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 40GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto


Applicazione::Tutto il materiale metallicoSpessore di taglio:SS fino a 12 mm, MS fino a 22 cm
Tipo di laser ::Laser a fibra originale importatoCNC oppure no:
Larghezza min. Linea:0,1 millimetriFormato grafico supportato ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Accelerazione massima:1.0GPrecisione ripetuta ::+/- 0,03 millimetri
Temperatura di esercizio::0 ° C-45 ° CModalità di raffreddamento:Raffreddamento ad acqua
Peso (kg):8600Voltaggio::AC380V ± 10% 50 HZ (60 HZ)
Area di taglio:3000x1500mmProdotto:Tagliatrice della lamiera sottile di CNC / tagliatrice del tubo

Vantaggio della macchina laser a fibra


1) Il taglio laser a fibra è il processo più veloce per la lamiera sottile.
2) Si ottiene una qualità della superficie di "taglio netto".
3) Materiali riflettenti come alluminio, rame e ottone possono essere facilmente tagliati.
4) Il costo del processo delle parti è molto basso.
5) Poco o nessun costo di manutenzione.
6) Il costo dei materiali di consumo è basso. Le uniche parti che devono essere sostituite sono ugelli, ceramica e vetri di protezione per lunghi periodi. Non ci sono altri costi di consumo.
7) La durata del risonatore è di oltre 100.000 ore lavorative.
8) Doppio sistema a circuito chiuso con vite a ricircolo di sfere e sistema CNC di tipo aperto importato, garantiscono un elevato
precisione ed elevata efficienza di lavoro durante il taglio ad alta velocità.
9) Collocazione standard del laser a fibra 2KW e laser a fibra opzionale da 500W-4000W
Collocazione standard di laser a fibra da 500 W e fibra a luce N o IPG opzionale da 1000 W.
Bassi costi operativi e di manutenzione. Ottieni un ritorno a lungo termine sugli investimenti e massimizza le entrate.
10) Il design della custodia è conforme allo standard CE per un'elaborazione affidabile e sicura.
Il cambio pallet è comodo per caricare e scaricare materiale, migliorando l'efficienza.
La struttura aperta è facile e conveniente per il caricamento e lo scaricamento del materiale.
Il dispositivo di raccolta del cassetto rende più conveniente la ricezione dei materiali.
11) Puntando sul taglio ad alta velocità, il corpo della macchina saldato rinforzato dopo 2 volte del processo di invecchiamento, garantendo precisione a lungo termine e stabilità delle prestazioni.

Caratteristiche principali della tagliatrice laser a fibra


1) Adozione della famosa sorgente laser in fibra Dlaser della Germania e della testa di taglio Laser Mech USA
Dynamic Focus System, è in grado di tagliare e perforare diversi tipi di materiale metallico con alta precisione
e ad alta velocità.
2) Poiché il laser viene trasmesso da una fibra, non è necessario effettuare la manutenzione o regolare il percorso ottico del laser.
Riduce notevolmente il tasso di guasto delle macchine e prolunga la vita lavorativa.
3) L'area di taglio di grande formato soddisfa le esigenze di vari tipi di lavorazione dei metalli.

specificazione


Mezzo sorgente laserFibra
Gamma di taglio (L * W)3000 mm × 15000 mm
Corsa dell'asse Z.250 mm
Max. velocità di posizionamento120 m / min
X, asse Y Max. accelerare la velocità1.0G
Forma di raffreddamentoRaffreddamento ad acqua
Lunghezza d'onda del laser1070nm


Potenza di uscita della sorgente laser



500 W / 1000 W / 1500 W / 2000 W.

2500 W / 3000 W / 4000 W.

(Opzionale)

Min. divario di taglio≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.± 0,01 mm
Spessore del materiale di taglio (in base al materiale)0,2 - 25 mm
Modello di driverServomotore importato
Requisiti di potenza380 V, 50/60 Hz
Temperatura di lavoro0-45 ℃
Orario di lavoro continuo24 ore
Peso della macchinaCirca 8600 kg
Livello di protezione totale dell'alimentazioneIP54

Tabella di riferimento dello spessore di taglio


Potenza laserSpessore massimo di taglio
Acciaio al carbonio (mm)Acciaio inossidabile (mm)Alluminio (mm)Ottone

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Sopra il parametro solo per riferimento



Settori applicativi


Adatto per tecnologia aerospaziale, produzione di aeromobili, produzione di razzi, produzione di robot, produzione di ascensori, fabbricazione di navi, taglio di lamiere, mobili da cucina, componenti elettronici, parti automobilistiche, tubi di raffreddamento e ventilazione, cartelli, industria di trasformazione di metalli e altre parti metalliche

Immagini dettagliate






Nome:Corpo macchina e accessori

a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni.
b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo.
c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.

Nome:Servomotore e driver AC

Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.





Nome:Guide lineari di precisione

Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.

Nome:Testa di taglio



La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.





Nome:Sorgente laser

alta velocità, linea di taglio ad alta precisione e tagliente liscio

Formazione


1.Training video e manuale dell'utente in inglese da offrire per l'installazione, il funzionamento, la manutenzione e la risoluzione dei problemi e guida tecnica da offrire via e-mail, fax, telefono / whatsapp / skype // e così via, quando ci si incontra alcuni problemi di installazione, utilizzo o regolazione.

2.La tua azienda può organizzare la presenza del tecnologo nella nostra fabbrica per apprendere le conoscenze di base sulle attrezzature e sugli elementi operativi essenziali, tempo di addestramento sufficiente circa 3-5 giorni, il contenuto della formazione è il seguente:
a) Formazione comune sul software di disegno;
b) Procedure di addestramento di accensione e spegnimento della macchina;
c) Significato dei parametri del pannello di controllo e del software, impostazione dell'intervallo di parametri
d) pulizia e manutenzione di base della macchina;
e) Risoluzione dei problemi hardware comuni;
f) Attenzione al funzionamento.
3. Servizio di formazione istruzioni da porta a porta. visto, spese di viaggio e alloggio saranno a carico del cliente. È meglio organizzare un traduttore per entrambi i nostri ingegneri durante il periodo di formazione. Tempo di allenamento: 3-5 giorni.



Imballaggio e spedizione


1.La nostra custodia in legno è dopo il trattamento di fumigazione.Non è necessario l'ispezione del legname, risparmiando tempo di spedizione.
2.Tutti i pezzi di ricambio della macchina erano coperti da alcuni materiali morbidi, principalmente con lana di perle.
Evitando tutti i danni che potrebbero verificarsi nel processo di consegna, quindi copriremo la plastica avvolgendola ermeticamente, assicurandoci che siano intatti i materiali morbidi coperti, evitando anche l'impermeabilità e la ruggine.
3.L'esterno è cassa di legno con cassaforma fissa.
4.Il fondo della cassa di legno ha un martinetto di ferro, comodo da maneggiare e trasportare.
