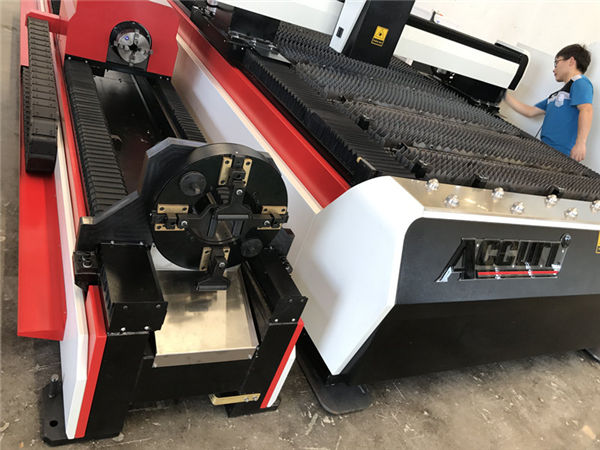

Trasmissione a cremagliera della macchina per il taglio e l'incisione laser di utensili hardware

Trasmissione a cremagliera della macchina per il taglio e l'incisione laser di utensili hardware

Dettagli del prodotto


Certificazione: CE / FDA
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 SET
Prezzo: USD trattabile
Dettagli d'imballaggio: Scatola di legno con la cinghia legante del ferro
Tempi di consegna: 15-30 giorni lavorativi
Termini di pagamento: T / T, L / C, Western Union, MoneyGram
Capacità di fornitura: 2000 unità all'anno

Descrizione dettagliata del prodotto


Tipo di laser:Laser a fibraArea di taglio:1500 * 3000 millimetri
Modalità di raffreddamento:Raffreddamento ad acquaApplicazione:Taglio dei metalli
Tensione di funzionamento:380V / 50HzPotenza laser:500W
Carico massimo del piano di lavoro:1000kgsSorgente laser:Maxphotonics
CNC oppure no:Trasmissione:Trasmissione con vite a ricircolo di sfere / cremagliera

Parametri tecnici


Sorgente laserGermania IPG; Maxphotonics
Potenza laser500W
Lunghezza d'onda del laser1070nm
Qualità del fascio<0.373mrad
Testa di taglio laser in fibraSwiss Raytools; Germania Precitec
Vita lavorativaPiù di 100000 ore
Motori & DriverServomotore Yaskawa realizzato in Giappone
Reducer3 set dalla Germania
GuideMarchio PMI di alta precisione da Taiwan
Sistema di trasmissioneTipo a pignone e cremagliera doppio
Sistema a cremaglieraTAIWAN KH-TST
Refrigeratore d'acquaDOLUVO
Sistema di controlloGermania PA 8000 / C
Spessore massimo di taglio≤8mm (acciaio inossidabile)
≤16mm (acciaio al carbonio)
≤4mm (alluminio)
≤2mm (ottone)
Precisione della posizione± 0,03 millimetri / m
Consumo di energia12kw / ora
Voltaggio380V / 50Hz, 3PH
Trasportare peso1 tonn
Gas ausiliario per il taglioOssigeno, azoto, aria

Applicazione tagliatrice laser a fibra


1. Fabbricazione di lamiera8. Strumenti hardware
2. Quadro elettrico9. Pubblicità
3. Ascensore10. Mobili
4. Parti automobilistiche11. Attrezzatura per utensili da cucina
5. Aviazione e aerospaziale12. Attrezzature per il fitness
6. Lampade di illuminazione13. Attrezzature mediche
7. Aste e decorazioni in metallo14. Macchine agricole e forestali

Caratteristiche della tagliatrice del laser della fibra


1. Supporta diversi formati di immagini come Al, DXF, PLT, Gerber, in grado di leggere codici ISO G standard da MaterCam, Type3 come software di nidificazione.
2. Ottimizzazione automatica quando si apre o si avvia nel file DXF, come eliminare la linea ripetuta, unire le linee connesse, riconoscere dentro / fuori il taglio del file e l'ordinamento dei file. L'utente può decidere di fare manualmente il lavoro sopra o lasciare che il controller lo faccia automaticamente.
3. Supporta le funzioni convenzionali di modifica delle immagini
4. Seguire ciò che vedi è ciò che ottieni, per impostare il lead in / out, la compensazione del taglio, l'unione, il bridge, la masterizzazione eccessiva, il risparmio di spazio ... ecc
5. Funzione unica di anteprima del flusso di lavoro di taglio.
6. Supporta la perforazione segmentaria, la perforazione progressiva, la preforatura, la perforazione di potenza ,, impostazione separata dell'uscita laser watt, frequenza, tipo laser, tipo di aria, pressione, altezza del taglio automatico durante la perforazione e il taglio.
7. Supporto per impostare velocità di ingresso / uscita del cavo separate in base alla regolazione della potenza del laser.
8. Grande memoria, che consente all'utente di salvare tutti i parametri di taglio per riutilizzarlo sullo stesso materiale.
9. Ripristino del punto di interruzione, il CNC può tornare al punto in cui si è interrotto il taglio, consentendo il taglio parziale del file. Può andare in qualsiasi punto per iniziare lì dopo l'arresto o la pausa.
10. Lo stesso software può supportare il taglio di tubi tondi e il taglio di lastre, la programmazione è la stessa e il taglio intersecato.
11. Supporto per tagliare all'altezza impostata, cercare automaticamente il bordo e iniziare dall'esterno del pezzo o sollevarlo quando la torcia è fuori dal pezzo.
12. Potente capacità di espansione, oltre 15 programmazioni di processi PLC, oltre 30 processi programmabili.
13. L'ingresso / uscita e l'ingresso di allarme sono programmabili, supportano il controllo remoto wireless e supportano Internet.

Vantaggi tecnici


1.Eccellente qualità del raggio laser: il laser a fibra ha un diametro di messa a fuoco più piccolo e un'alta efficienza di lavoro, elevata precisione e qualità di taglio.
2. Alta velocità di taglio: la velocità di taglio è superiore a 20 M / min.
3. Funzionamento stabile: l'adozione dei migliori laser a fibra di importazione del mondo, prestazioni stabili, le parti chiave possono raggiungere 100.000 ore;
4. Alta efficienza per la conversione fotoelettrica: confronta con la macchina da taglio laser CO2, la macchina da taglio laser a fibra ha un'efficienza di conversione fotoelettrica 3 volte.
5. Basso costo: risparmia energia e proteggi l'ambiente. Il tasso di conversione fotoelettrica è fino al 25-30%. Basso consumo di energia elettrica, è solo circa il 20% -30% della tradizionale macchina da taglio laser CO2.
6. esente da manutenzione: trasmissione in fibra ottica, trasmissione in fibra di linea, nessuna necessità di riflettere l'obiettivo, senza regolazione ottica, risparmiare sui costi di manutenzione.
7.Facili operazioni: trasmissione su fibra ottica, nessuna regolazione del percorso ottico;
8.Super effetti ottici flessibili: design compatto, requisiti di produzione compatti e facili da flessibili.

Materiali applicati della tagliatrice del laser della fibra da 500W


Il taglia fibra è utilizzato principalmente per il taglio di acciaio al carbonio, acciaio dolce, acciaio inossidabile, acciaio al silicio, lega di alluminio, lega di titanio, lamiera di acciaio zincato, decapaggio, lamiera di zinco di alluminio, rame e molti tipi di materiali metallici. È un taglio laser cnc che può essere utilizzato per eseguire tagli di alta precisione. Può anche essere chiamato macchina taglia fibra, taglia laser a fibra ottica, taglia laser per metallo, taglia fibra, taglio acciaio al carbonio, tagliatrici laser cnc.

Industria applicata della tagliatrice del laser della fibra da 500W


Questa taglierina laser per metallo viene applicata nella lavorazione della lamiera, aviazione, volo spaziale, elettronica, elettrodomestici, parti della metropolitana, automobile, macchinari, componenti di precisione, navi, attrezzature metallurgiche, ascensore, elettrodomestici, articoli da regalo e artigianato, lavorazione degli utensili, ornamenti, pubblicità, lavorazione dei metalli all'estero varie industrie di trasformazione manifatturiera.
