tagliatrice laser a fibra di precisione di piccole dimensioni con posizionamento automatico 800 watt

Dettagli del prodotto

Certificazione: ISO9001: 2008

Condizioni di pagamento e spedizione:

Quantità di ordine minimo: 1 unità

Prezzo: trattativa

Dettagli d'imballaggio: Cassa di legno

Termine di consegna: 7-15 giorni

Capacità di fornitura: 2000 unità al mese

Descrizione dettagliata del prodotto

Nome del prodotto:	Tagliatrice del laser della fibra di alta precisione 5050 di piccola dimensione	Potenza laser:	300w a 800w
Area di lavoro:	500 * 500 millimetri	Velocità commovente massima:	60 m / min
Precisione di posizionamento:	± 0,01-0,03	Powe Supply:	3 × 380 V ± 10% 220 V ± 10%
Pacchetto:	Scatola di legno	Garanzia:	1 anno

Questo modello adotta un banco da lavoro lineare ad alta precisione, alta precisione, velocità elevata; posizionamento automatico CCD ad alta precisione opzionale, calibrazione automatica. L'intero processo controllato da software automatico per computer, l'interfaccia software feedback in tempo reale, comprensione tempestiva dello stato di elaborazione, programma di elaborazione senza contatto, nessuna sollecitazione meccanica e deformazione, funzionamento semplice, alta precisione di taglio.

1, pratico nuovo tipo di brevetto integrato design, può abbinare con diversi tipi o produttori di sorgente laser, struttura compatta affidabile, sicuro, pratico e ragionevole.
2, utilizzando una piattaforma di marmo ottica, design del telaio antivibrante, adatto per movimenti ad alta velocità, alta stabilità.
3, alta precisione, con banco di lavoro del motore lineare a feedback completo, la velocità è veloce; il posizionamento di precisione visiva su ampia area di lavoro è opzionale, calibrazione automatica della precisione.
4, il controllo integrato multi-funzione, la ricerca indipendente e lo sviluppo di software brevettuale, il controllo automatico del software in elaborazione, il feedback in tempo reale dell'interfaccia software, che mostra tutte le funzioni e tutte le parti dello stato di elaborazione; modalità di elaborazione senza contatto, nessuna sollecitazione meccanica e deformazione.

Configurazione

^#	^Articolo	^{specificazione}	^Marca	^osservazione
¹	^{Sorgente laser}	^800W	^Maxphotonics
²	^{motore lineare}
³	^{Reticolo ottico}	^{risoluzione 0,5 μm}	^Spagna
⁴	^autista		^servotronix
⁵	^{Asse Z Gruppo di moduli a vite}
⁶	^{Testa di taglio laser}	^BT230
⁷	^{Guida lineare di precisione}		^Hiwin
⁸	^Marmo	^{18001350200}	^Shandong
⁹	^{Copertura dell'organo}	^Standard
¹⁰	^{Materiale di lavorazione}	^Standard		^{lega di alluminio aeronautica}

Parametro

^{Dimensioni di lavoro}		^{500 × 500 (mm)}
^{Max. Accelerazione}		^1.2g
^{ASSE X}	^{Max. Velocità in movimento}	^{60 m / min}
	^Itinerario	^{500 millimetri}
	^{Precisione di posizionamento}	^{± 0.01mm}
	^{Precisione di ripetizione}	^{0,004 millimetri ±}
^{ASSE Y}	^{Max. Velocità in movimento}	^{60 m / min}
	^Itinerario	^{500 millimetri}
	^{Precisione di posizionamento}	^{± 0.01mm}
	^{Precisione di ripetizione}	^{0,004 millimetri ±}
^{ASSE Z}	^Itinerario	^{100 millimetri}

Condizioni di lavoro

¹	^{Temperatura di lavoro}	^{-10 ℃ ~ 45 ℃}
²	^{Relativede Humidity}	^{＜ 90% senza condensatore}
³	^Ambiente	^{Buona ventilazione, nessuna vibrazione}
⁴	^{Alimentazione elettrica}	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Frequenza di alimentazione}	^50Hz

4. Proposta a macchina

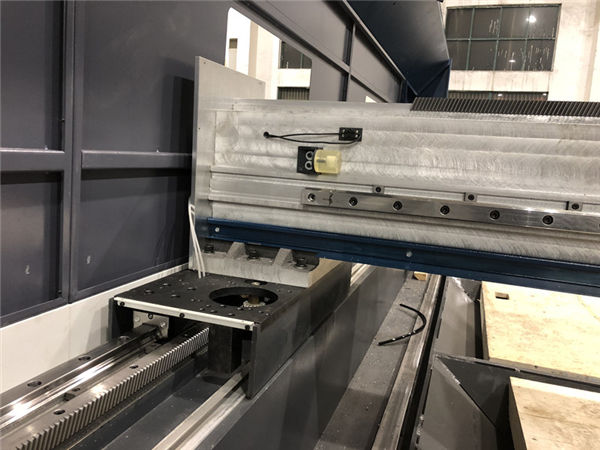

4. 1 Il rack della macchina adotta la struttura in marmo e il sistema di taglio laser CNC degli Stati Uniti. Con la progettazione integrata, attraverso la lavorazione della fresatrice a portale, in modo da rendere il movimento accurato. Sistema di guida del motore lineare, interfaccia amichevole e funzionamento stabile a lungo termine.
Guida di guida lineare di precisione THK Japan adottata, con elevata precisione, bassa abrasione e facile da montare o sostituire. 2 teste di taglio laser
Testa di taglio laser BT230 (marchio Raytools, Svizzera) con sistema di messa a fuoco automatica. Può impedire lo spreco di materiali dal taglio di distorsione. Il vetro di protezione può mantenere e proteggere il basso costo delle parti ottiche importanti all'interno della testa di taglio. Il sistema di messa a fuoco automatica è adatto per l'elaborazione di lamiere non piane. Combinato con laser di alta qualità, il BT230 può essere ampiamente utilizzato in ceramica, medicina, semiconduttori e altri settori.

^Articolo	^Parametro
^collimazione	^{100 millimetri}
^{messa a fuoco}	^{125 millimetri}
^{apertura ottica}	^{25 millimetri}
^{nozzel (singolo)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4,0 millimetri}
^{materiali per lenti}	^quarzo
^{spina in fibra}	^QBH
^{Pressione ausiliaria}	^{Max. 20bar}
^peso	^{~ 1,5 kg}

Sistema di controllo

L'uso di un computer industriale professionale per PC, un'interfaccia grafica, un software di controllo del taglio professionale facile da usare può progettare liberamente una varietà di grafica e testo, elaborazione in tempo reale, supporto CAD, CorelDraw e altri software di mappatura professionale.
. Operazione di controllo industriale del computer di alta qualità
. Sistema di taglio CNC altamente efficiente e facile da usare
. Funzione di tracciamento automatico dell'asse Z.

Visualizzazione delle applicazioni

Applicato a vari tipi di taglio e punzonatura della lamiera e altri tipi di lavorazione laser, come hardware, componenti di elettronica di consumo, vari strumenti, taglio industriale di lavorazione della lamiera; taglio e perforazione di precisione per vari materiali metallici.
