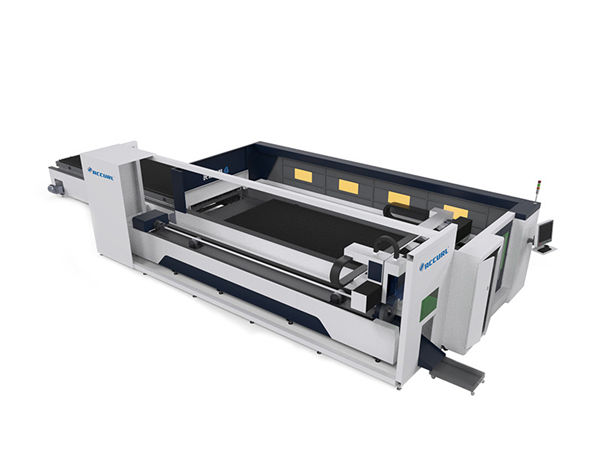

macchina da taglio laser industriale cnc da tavolo a lama stabile con bassa manutenzione

macchina da taglio laser industriale cnc da tavolo a lama stabile con bassa manutenzione

Dettagli del prodotto


Certificazione: CE / FDA / ISO
Numero del Modello: RL-3015-500
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 SET
Prezzo: USD trattabile
Dettagli d'imballaggio: Scatola di legno compensato con cintura di metallo
Tempi di consegna: 15-30 giorni lavorativi
Termini di pagamento: T / T, L / C, Western Union, MoneyGram
Capacità di fornitura: 2000 unità all'anno

Descrizione dettagliata del prodotto


Tipo di laser:Laser a fibraArea di taglio:1500 * 3000 millimetri
Modalità di raffreddamento:Raffreddamento ad acquaApplicazione:Taglio di materiale metallico
Tensione di funzionamento:380V / 50HzTavolo di lavoro:Tavolo lama
Condizione:NuovoPotenza laser:500W
Carico massimo del piano di lavoro:1000kgsPrecisione di posizionamento:± 0,05 mm

Caratteristiche della tagliatrice del laser della fibra di metallo


La macchina da taglio laser ad alta potenza con la massima precisione in Cina, è in grado di tagliare il design di porte metalliche di grandi dimensioni e tagliare perfettamente fino a 22 mm di acciaio dolce, acciaio inossidabile 12 mm, alluminio 10 mm, ottone 5 mm, rame 4 mm e acciaio zincato 4 mm.
Vantaggio della tagliatrice del laser della metropolitana del metallo di CNC di Bodor:
1. Il motore del driver elettrico nel dispositivo rotante regola la velocità liberamente, facile da lavorare, bassa rumorosità, alta velocità di rotazione, alta precisione.
2. La linea intersecante può essere tagliata. La scelta migliore per la costruzione tubolare.
3. Importato dispositivo di trasmissione ad alta precisione che funziona perfettamente con il servosistema, quindi può garantire precisione ed efficienza di taglio.
4. Eccellente qualità del percorso: punto laser più piccolo e alta efficienza di lavoro, alta qualità.
5. Alta velocità di taglio: la velocità di taglio è 2-3 volte superiore alla stessa tagliatrice laser CO2.
6. Funzionamento stabile: adotta i migliori laser in fibra di importazione mondiale, prestazioni stabili, le parti chiave possono raggiungere 100.000 ore;
7. Alta efficienza per la conversione fotoelettrica: confronta con la macchina da taglio laser CO2, la macchina da taglio laser a fibra ha un'efficienza di conversione fotoelettrica tre volte.
8. Basso costo: risparmia energia e proteggi l'ambiente. Il tasso di conversione fotoelettrica è fino al 25-30%. Basso consumo di energia elettrica, è solo circa il 20% -30% della tradizionale macchina da taglio laser CO2.
9. Bassa manutenzione: la trasmissione della linea in fibra non deve riflettere l'obiettivo, risparmia sui costi di manutenzione;
10. Operazioni facili: trasmissione della linea in fibra, nessuna regolazione del percorso ottico.

Quali materiali può incidere e tagliare la nostra macchina


Sorgente laser in fibra da 500 W.
MaterialeSpessore (mm)Velocità (m / min)Pressione del gas (MPA)GasAltezza di taglio (mm)
Acciaio inossidabile0.5> 181N20.6
18.4~12> 1.1N20.6
21.8~2.4> 1.8N20.6
30.84~1.2> 2.0N30.6
Acciaio al carbonio18.4~121O21
23~4.20.6~0.8O21
31.5~2.10.25~0.4O21
41.2~1.50.15~0.2O21
50.9~1.20.15~0.2O21
60.72~0.960.1~0.2O21

Vantaggi per la macchina da taglio laser industriale


1. Supporta diversi formati di immagini come Al, DXF, PLT, Gerber, in grado di leggere codici ISO G standard da MaterCam, Type3 come software di nidificazione.
2. Ottimizzazione automatica quando si apre o si avvia nel file DXF, come eliminare la linea ripetuta, unire le linee connesse, riconoscere dentro / fuori il taglio del file e l'ordinamento dei file. L'utente può decidere di fare manualmente il lavoro sopra o lasciare che il controller lo faccia automaticamente.
3. Supporta le funzioni convenzionali di modifica delle immagini
4. Seguire ciò che vedi è ciò che ottieni, per impostare il lead in / out, la compensazione del taglio, l'unione, il bridge, la masterizzazione eccessiva, il risparmio di spazio ... ecc
5. Funzione unica di anteprima del flusso di lavoro di taglio.
6. Supporta la perforazione segmentaria, la perforazione progressiva, la preforatura, la perforazione di potenza ,, impostazione separata dell'uscita laser watt, frequenza, tipo laser, tipo di aria, pressione, altezza del taglio automatico durante la perforazione e il taglio.
7. Supporto per impostare velocità di ingresso / uscita del cavo separate in base alla regolazione della potenza del laser.
8. Grande memoria, che consente all'utente di salvare tutti i parametri di taglio per riutilizzarlo sullo stesso materiale.
9. Ripristino del punto di interruzione, il CNC può tornare al punto in cui si è interrotto il taglio, consentendo il taglio parziale del file. Può andare in qualsiasi punto per iniziare lì dopo l'arresto o la pausa.
10. Lo stesso software può supportare il taglio di tubi tondi e il taglio di lastre, la programmazione è la stessa e il taglio intersecato.
11. Supporto per tagliare all'altezza impostata, cercare automaticamente il bordo e iniziare dall'esterno del pezzo o sollevarlo quando la torcia è fuori dal pezzo.
12. Potente capacità di espansione, oltre 15 programmazioni di processi PLC, oltre 30 processi programmabili.
13. L'ingresso / uscita e l'ingresso di allarme sono programmabili, supportano il controllo remoto wireless e supportano Internet.

Parametro tecnico


Area di lavoro3000 * 1500 millimetri
Controller + Heigh followerCypcut
Sorgente laserSorgente laser in fibra 500W
Lunghezza d'onda1070nm ± 10nm
Testa laserOpzionale
Gear e RackGermania
Guida di guidaTaiwanese HIWIN
Posizionamento di precisione≤ ± 0,04 millimetri
Spessore di taglio1-6mm
Velocità di taglio massima40000mm / min (secondo i materiali)
Tensione di funzionamentoAC220V / 110V ± 10% 50 HZ / 60 HZ
Larghezza linea min≤0.12mm
TrasmissioneServo Yaskawa da 850 W + riduttore FASTON
Asse Z.Yaskawa 400W + freno
RaffreddamentoRaffreddamento ad acqua
StrutturaTubo d'acciaio saldato spessore 10mm, cavalletto in lega di alluminio
Consumo di energia≤7.5KW

Materiali applicati della tagliatrice del laser della fibra da 500W


Il taglia fibra è utilizzato principalmente per il taglio di acciaio al carbonio, acciaio dolce, acciaio inossidabile, acciaio al silicio, lega di alluminio, lega di titanio, lamiera di acciaio zincato, decapaggio, lamiera di zinco di alluminio, rame e molti tipi di materiali metallici. È un taglio laser cnc che può essere utilizzato per eseguire tagli di alta precisione. Può anche essere chiamato macchina taglia fibra, taglia laser a fibra ottica, taglia laser per metallo, taglia fibra, taglio acciaio al carbonio, tagliatrici laser cnc.

Industria applicata della tagliatrice del laser della fibra da 500W


Questa taglierina laser per metallo viene applicata nella lavorazione della lamiera, aviazione, volo spaziale, elettronica, elettrodomestici, parti della metropolitana, automobile, macchinari, componenti di precisione, navi, attrezzature metallurgiche, ascensore, elettrodomestici, articoli da regalo e artigianato, lavorazione degli utensili, ornamenti, pubblicità, lavorazione dei metalli all'estero varie industrie di trasformazione manifatturiera.
