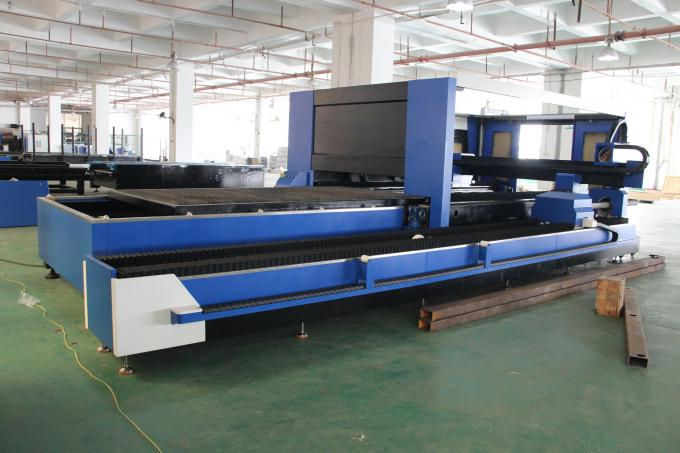

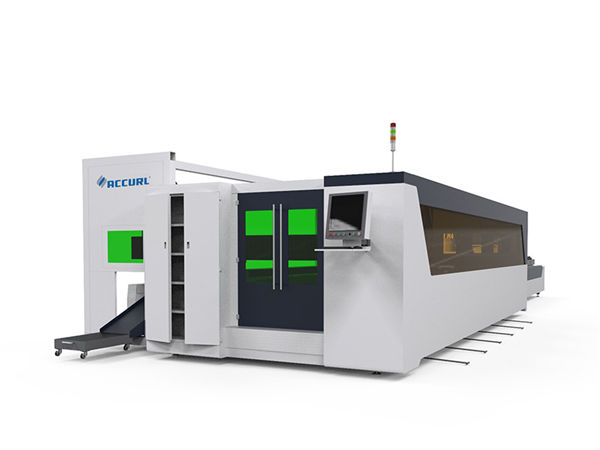

tagliatrice del tubo di rame 3d ad alta efficienza / taglierina 3d

Dettagli del prodotto

Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 20GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union, L / C
Capacità di fornitura: 50 set al mese

Descrizione dettagliata del prodotto

Applicazione::	Tutto il materiale metallico	Spessore di taglio:	SS fino a 10 mm, MS fino a 22 cm
Tipo di laser ::	Fibra	CNC oppure no ::	sì
Modalità di raffreddamento ::	Raffreddamento ad acqua	Software di controllo ::	Cypcut
Formato grafico supportato ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Luogo d'origine::	Cina
Numero di modello::	TY-3015DG	Servizio post-vendita fornito ::	Ingegneri disponibili per la manutenzione di macchinari all'estero
Precisione ripetuta ::	+ -0.03mm	Temperatura di esercizio::	0 ° C-45 ° C
Umidità di lavoro ::	5%-95%	Gamma di taglio dei tubi:	20-130mmx3000mm
Voltaggio::	AC380V ± 10% 50 HZ (60 HZ)	Area di taglio:	3000 * 1500mm standard, più grande può essere personalizzato

Caratteristiche principali

1. Il nostro corpo macchina con struttura in acciaio 8mm, trattamento termico 600 ℃, saldatura precisa, per garantire 20 anni di utilizzo senza deformazione.
2. Cavalletto con fusione in lega di magnesio, forte stabilità senza deformazione, movimento veloce.
3. Sistema di fumo di zonizzazione ad alta efficienza su entrambi i lati del corpo macchina, forte polvere segmentata e raccolta di fumo, ridurrà i danni al lavoratore.
4. Riduttore e servomotore importati di precisione della flangia, velocità corrente veloce.
5. 70 lame e 6 barre di scorrimento sul letto della macchina, con lame chiuse per ridurre l'avvertimento della macchina, barre di scorrimento che lavorano con i cilindri per caricare e scaricare facilmente i fogli.
6. La scatola di carico flessibile può essere aperta sul lato anteriore e su entrambi i lati, il che è comodo per le condizioni di lavoro della macchina.

Vantaggio

1. Confronta con il laser tradizionale, il laser a fibra è più protezione ambientale:
2. Consumo energetico molto più basso: efficienza di conversione fotoelettrica del laser a fibra 15 volte superiore rispetto al laser tradizionale.
3. Maggiore qualità del punto laser: sorgente laser a modulo singolo
4. Consumo inferiore: il consumo elettrico è inferiore a 7 kW all'ora.

specificazione

Modello	TY-3015DG
Mezzo sorgente laser	Fibra
Gamma di taglio (L * W)	3000 mm × 1500 mm
Corsa dell'asse Z.	250 mm
Max. velocità di posizionamento	120 m / min
X, asse Y Max. accelerare la velocità	1.0G
Forma di raffreddamento	Raffreddamento ad acqua
Lunghezza d'onda del laser	1070nm
Potenza di uscita della sorgente laser	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opzionale)
Min. divario di taglio	≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.	± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.	± 0,01 mm
Spessore del materiale di taglio (in base al materiale)	0,2 - 25 mm
Modello di driver	Servomotore importato
Requisiti di potenza	380 V, 50/60 Hz
Temperatura di lavoro	0-45 ℃
Orario di lavoro continuo	24 ore
Peso della macchina	Circa 12000 kg
Livello di protezione totale dell'alimentazione	IP54

Immagini dettagliate

	Nome: Corpo macchina e accessori a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni. b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo. c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.
Nome:Servomotore e driver AC Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.
	Nome:Guide lineari di precisione Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.
Nome:Testa di taglio La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.
	Nome:Sorgente laser alta velocità, linea di taglio ad alta precisione e tagliente liscio

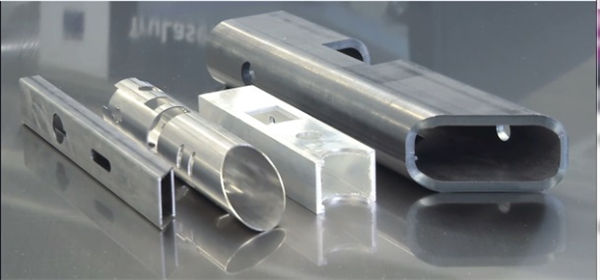

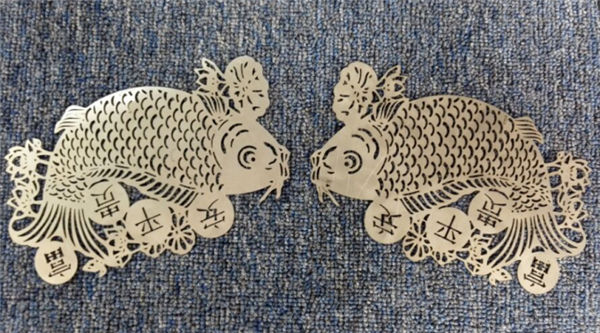

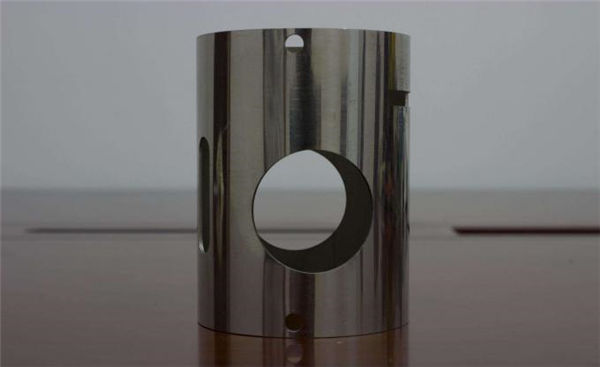

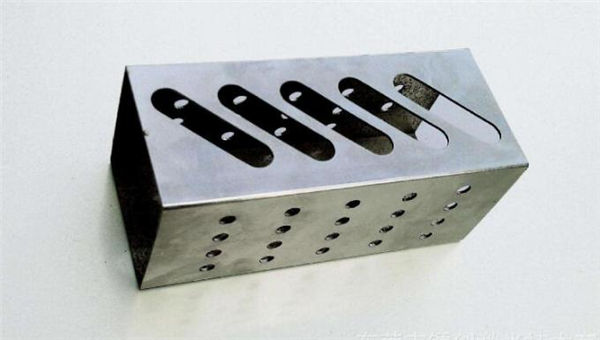

Campioni di taglio

Formazione

Dopo aver firmato il contratto, la tua azienda può organizzare la venuta del nostro tecnologo presso la nostra fabbrica per apprendere le conoscenze di base delle attrezzature e degli elementi operativi essenziali, tempo di addestramento sufficiente per 1-3 giorni, il contenuto del corso è il seguente:
a) Formazione comune sul software di disegno;
b) Procedure di addestramento di accensione e spegnimento della macchina;
c) Significato dei parametri del pannello di controllo e del software, impostazione della gamma di parametri;
d) pulizia e manutenzione di base della macchina;
e) Risoluzione dei problemi hardware comuni;
f) Attenzione al funzionamento

Garanzia

a). 1 anno per l'intera macchina per il taglio laser della fibra del tubo. (Il danno artificiale è negoziato.).
b). Fonte laser 2 anni di garanzia
c). Manutenzione permanente e fornitura di parti di ricambio
d). Formazione gratuita per il personale operativo. (L'ingegnere può andare all'estero è negoziato.)
