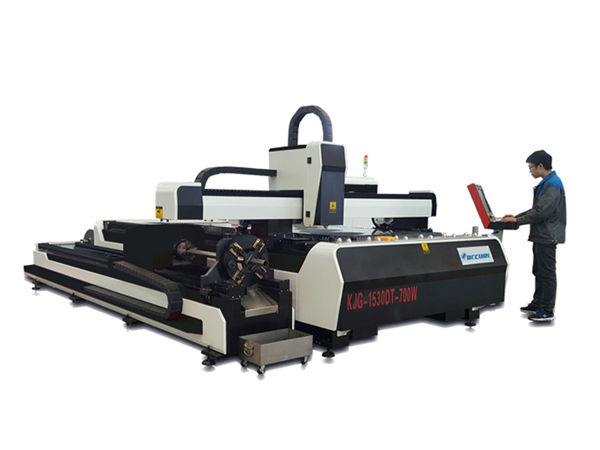

mini macchina da taglio laser ad alta potenza, attrezzatura per taglio laser a fibra con tavola di scambio

mini macchina da taglio laser ad alta potenza, attrezzatura per taglio laser a fibra con tavola di scambio

Dettagli del prodotto


Luogo di origine: Cina
Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 40GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto


Applicazione::Tutto il materiale metallicoSpessore di taglio:SS fino a 10 mm, MS fino a 22 cm
Tipo di laser ::FibraCNC oppure no ::
Modalità di raffreddamento ::Raffreddamento ad acquaSoftware di controllo ::Cypcut
Formato grafico supportato ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLuogo d'origine::Cina
Numero di modello::TY-3015JDServizio post-vendita fornito ::Ingegneri disponibili per la manutenzione di macchinari all'estero
Precisione ripetuta ::+ -0.03mmTemperatura di esercizio::0 ° C-45 ° C
Umidità di lavoro ::5%-95%Sorgente laser:Cinese o importato
Voltaggio::AC380V ± 10% 50 HZ (60 HZ)Area di taglio:3000 * 1500mm standard, più grande può essere personalizzato

Corpo macchina


1. Il nostro corpo macchina con struttura in acciaio 8mm, trattamento termico 600 ℃, saldatura precisa, per garantire 20 anni di utilizzo senza deformazione.
2. Cavalletto con fusione in lega di magnesio, forte stabilità senza deformazione, movimento veloce.
3. Sistema di fumo di zonizzazione ad alta efficienza su entrambi i lati del corpo macchina, forte polvere segmentata e raccolta di fumo, ridurrà i danni al lavoratore.
4. Riduttore e servomotore importati di precisione della flangia, velocità corrente veloce.
5. 70 lame e 6 barre di scorrimento sul letto della macchina, con lame chiuse per ridurre l'avvertimento della macchina, barre di scorrimento che lavorano con i cilindri per caricare e scaricare facilmente i fogli.
6. La scatola di carico flessibile può essere aperta sul lato anteriore e su entrambi i lati, il che è comodo per le condizioni di lavoro della macchina.

Materiali applicati


Acciaio inossidabile, acciaio al carbonio, acciaio legato, acciaio al silicio, acciaio per molle, piatto galvanizzato, piatto marinato, piatto d'ottone, piatto di rame, piatto di alluminio, ecc

Descrizione del prodotto


La macchina da taglio laser a fibra viene applicata per tutti i metalli, particolarmente adatta per acciaio inossidabile, acciaio al carbonio, lamiera zincata e così via.
Ampiamente usato in prodotti in lamiera, struttura in acciaio, macchinari di precisione, ricambi auto, vetri, gioielli,
targhetta, pubblicità, artigianato, elettronica, giocattoli, imballaggi e altre industrie

specificazione


Sorgente laserIPG / Raycus / Nlight
Corpo macchinastruttura a cavalletto
Viaggi di lavoroTavolo a controllo numerico a vite a ricircolo di sfere ad alta precisione con dispositivo di alimentazione
Velocità massima di marcia80m / min
Precisione della posizione X / Y0,03 millimetri / m
Alimentazione elettrica380 V 50Hz / 60Hz
Precisione della posizione ripetuta X / Y± 0,03 millimetri
Temperatura di funzionamento0 ° C-45 ° C
Accelerazione massima1.0G
Potenza lorda della macchina<16KVA
Materiali applicatiSottile acciaio dolce, acciaio inossidabile e altri tipi di fogli metallici
Area di taglio3.000 millimetri * 1.500 millimetri / 4.000 millimetri * 2.000 millimetri / 6.000 millimetri * 2.000 millimetri
Peso totale4500KGS

Immagini dettagliate


Nome: Corpo macchina e accessori

a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni.
b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo.
c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.

Nome:Servomotore e driver AC

Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.

Nome:Guide lineari di precisione

Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.

Nome:Testa di taglio

La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.

Nome:Sorgente laser

alta velocità, linea di taglio ad alta precisione e tagliente liscio

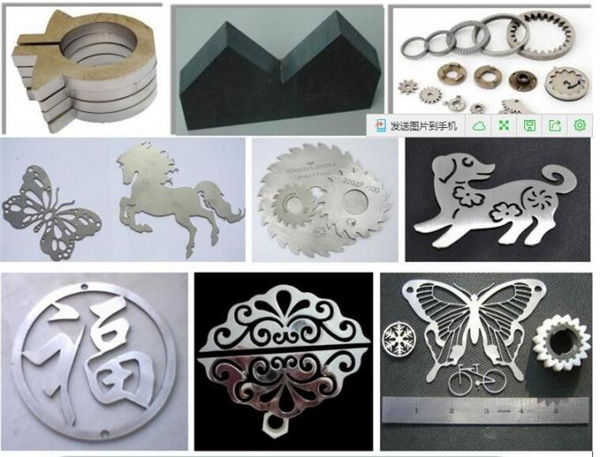

Campioni di taglio
