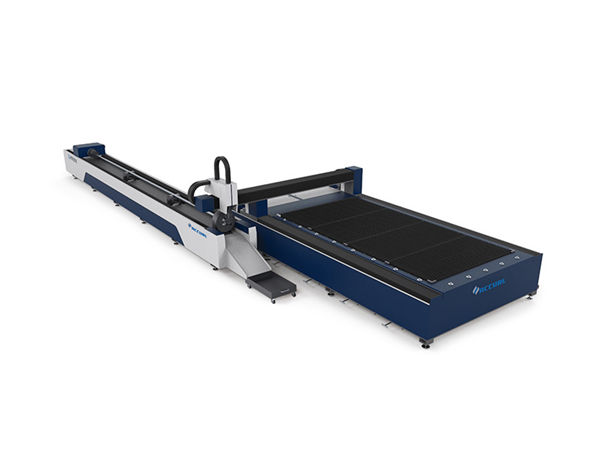

tagliatrice del laser dei tubi del metallo 3d / tagliatrice automatica del tubo

tagliatrice del laser dei tubi del metallo 3d / tagliatrice automatica del tubo

Dettagli del prodotto

Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 20GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union, L / C
Capacità di fornitura: 50 set al mese

Descrizione dettagliata del prodotto

Applicazione::Tutto il materiale metallicoSpessore di taglio:SS fino a 10 mm, MS fino a 22 cm
Tipo di laser ::FibraCNC oppure no ::sì
Modalità di raffreddamento ::Raffreddamento ad acquaSoftware di controllo ::Cypcut
Formato grafico supportato ::AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLuogo d'origine::Cina
Numero di modello::TY-3015DGServizio post-vendita fornito ::Ingegneri disponibili per la manutenzione di macchinari all'estero
Precisione ripetuta ::+ -0.03mmTemperatura di esercizio::0 ° C-45 ° C
Umidità di lavoro ::5%-95%Gamma di elaborazione:20-130mmx3000mm
Voltaggio::AC380V ± 10% 50 HZ (60 HZ)Area di taglio:3000 * 1500mm standard, più grande può essere personalizzato

Corpo macchina

1. Il nostro corpo macchina con struttura in acciaio 8mm, trattamento termico 600 ℃, saldatura precisa, per garantire 20 anni di utilizzo senza deformazione.
2. Cavalletto con fusione in lega di magnesio, forte stabilità senza deformazione, movimento veloce.
3. Sistema di fumo di zonizzazione ad alta efficienza su entrambi i lati del corpo macchina, forte polvere segmentata e raccolta di fumo, ridurrà i danni al lavoratore.
4. Riduttore e servomotore importati di precisione della flangia, velocità corrente veloce.
5. 70 lame e 6 barre di scorrimento sul letto della macchina, con lame chiuse per ridurre l'avvertimento della macchina, barre di scorrimento che lavorano con i cilindri per caricare e scaricare facilmente i fogli.
6. La scatola di carico flessibile può essere aperta sul lato anteriore e su entrambi i lati, il che è comodo per le condizioni di lavoro della macchina.

Vantaggio della tagliatrice laser a fibra

1) Eccellente qualità del raggio: diametro di messa a fuoco ridotto e alta efficienza di lavoro, alta qualità.
2) Alta velocità di taglio: la velocità di taglio è superiore a 60 m / min
3) Funzionamento stabile: adozione dei migliori laser a fibra di importazione del mondo, prestazioni stabili, parti chiave possono
raggiungere 100.000 ore;
4) Alta efficienza per conversione fotoelettrica: confronta con la macchina da taglio laser CO2,
La macchina da taglio laser a fibra ha un'efficienza di conversione fotoelettrica tre volte maggiore
5) Basso costo e bassa manutenzione: risparmia energia e proteggi l'ambiente. Tasso di conversione fotoelettrico
è fino al 25-30%. Basso consumo di energia elettrica, è solo circa il 20% -30% del laser CO2 tradizionale
macchina per il taglio. La trasmissione della linea in fibra non deve necessariamente riflettere l'obiettivo, risparmiare sui costi di manutenzione;
6) Operazioni facili: trasmissione della linea in fibra, nessuna regolazione del percorso ottico;
7) Effetti ottici super flessibili: design compatto, requisiti di produzione facili e flessibili.

specificazione

Mezzo sorgente laserFibra
Gamma di taglio (L * W)3000 mm × 1500 mm
Corsa dell'asse Z.250 mm
Max. velocità di posizionamento120 m / min
X, asse Y Max. accelerare la velocità1.0G
Forma di raffreddamentoRaffreddamento ad acqua
Lunghezza d'onda del laser1070nm


Potenza di uscita della sorgente laser



500 W / 1000 W / 1500 W / 2000 W.

2500 W / 3000 W / 4000 W.

(Opzionale)

Min. divario di taglio≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.± 0,01 mm
Spessore del materiale di taglio (in base al materiale)0,2 - 25 mm
Modello di driverServomotore importato
Requisiti di potenza380 V, 50/60 Hz
Temperatura di lavoro0-45 ℃
Orario di lavoro continuo24 ore
Peso della macchinaCirca 12000 kg
Livello di protezione totale dell'alimentazioneIP54

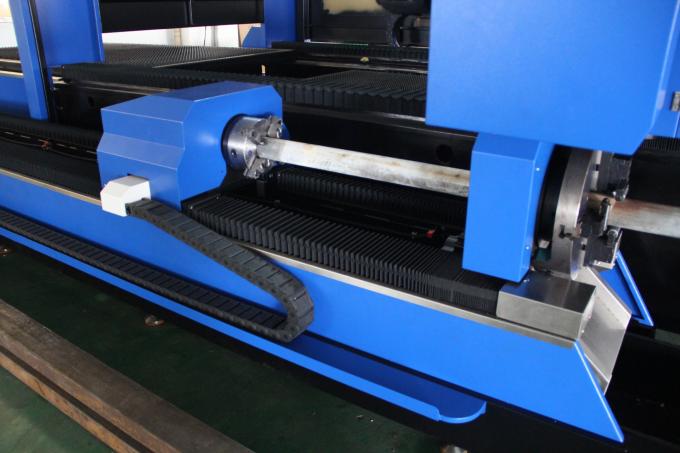

Immagini dettagliate

Nome: Corpo macchina e accessori. Trattamento termico a 600 ℃, 24 ore di raffreddamento in forno, saldatura a protezione della CO2 accurata, per garantire 20 anni di utilizzo senza deformazioni.
b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo.
c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.
Nome:Servomotore e driver CA Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.
Nome:Guide lineari di precisione Sistema di taglio avanzato, potenza laser e movimento servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.
Nome:Testa di taglio La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.
Nome:Velocità della sorgente laser, linea di taglio ad alta precisione e tagliente liscio

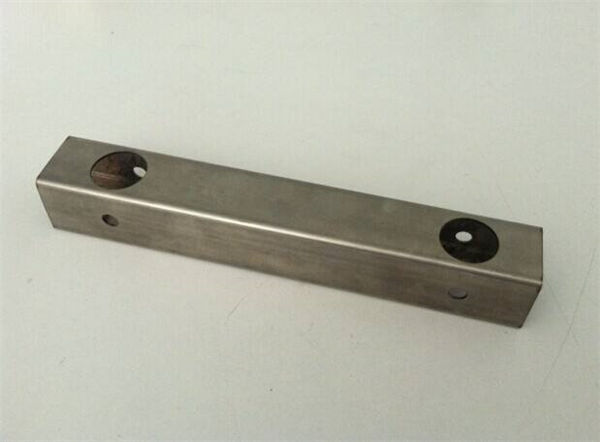

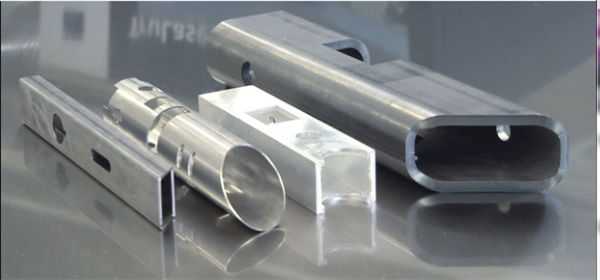

Campioni di taglio

Formazione

Dopo aver firmato il contratto, la tua azienda può organizzare la venuta del nostro tecnologo presso la nostra fabbrica per apprendere le conoscenze di base delle attrezzature e degli elementi operativi essenziali, tempo di addestramento sufficiente per 1-3 giorni, il contenuto del corso è il seguente:
a) Formazione comune sul software di disegno;
b) Procedure di addestramento di accensione e spegnimento della macchina;
c) Significato dei parametri del pannello di controllo e del software, impostazione della gamma di parametri;
d) pulizia e manutenzione di base della macchina;
e) Risoluzione dei problemi hardware comuni;
f) Attenzione al funzionamento
