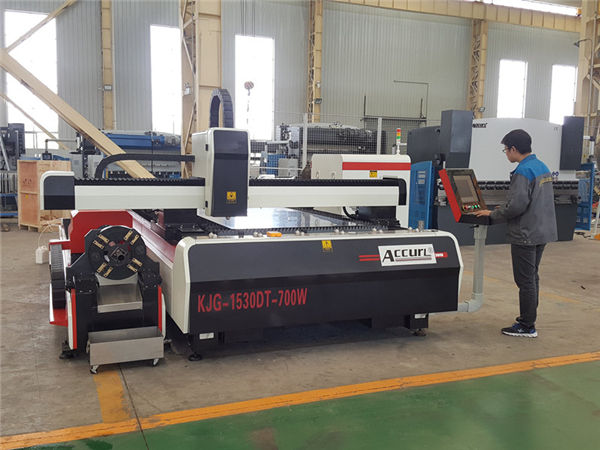

tagliatrice laser in lamiera di alluminio per conversione fotoelettrica

Dettagli del prodotto

Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 40GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto

Applicazione::	Tutto il materiale metallico	Spessore di taglio:	SS fino a 12 mm, MS fino a 22 cm
Tipo di laser ::	Laser a fibra originale importato	Spessore di taglio:	12mm (acciaio al carbonio) 5mm SS
Larghezza min. Linea:	0,1 millimetri	Software di controllo ::	Cypcut
Formato grafico supportato ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marchio::	TAIYI LASER
Precisione ripetuta ::	+/- 0,03 millimetri	Temperatura di esercizio::	0 ° C-45 ° C
Modalità di raffreddamento:	Raffreddamento ad acqua	Sorgente laser:	IPG / Nlight / Raycus / Max
Voltaggio::	AC380V ± 10% 50 HZ (60 HZ)	Area di taglio:	3000x1500mm

Vantaggio della macchina laser a fibra

1) Eccellente qualità del raggio: diametro di messa a fuoco ridotto e alta efficienza di lavoro, alta qualità.
2) Alta velocità di taglio: la velocità di taglio è superiore a 60 m / min
3) Funzionamento stabile: adozione dei migliori laser a fibra di importazione del mondo, prestazioni stabili, parti chiave possono
raggiungere 100.000 ore;
4) Alta efficienza per conversione fotoelettrica: confronta con la macchina da taglio laser CO2,
La macchina da taglio laser a fibra ha un'efficienza di conversione fotoelettrica tre volte maggiore
5) Basso costo e bassa manutenzione: risparmia energia e proteggi l'ambiente. Tasso di conversione fotoelettrico
è fino al 25-30%. Basso consumo di energia elettrica, è solo circa il 20% -30% del laser CO2 tradizionale
macchina per il taglio. La trasmissione della linea in fibra non deve necessariamente riflettere l'obiettivo, risparmiare sui costi di manutenzione;
6) Operazioni facili: trasmissione della linea in fibra, nessuna regolazione del percorso ottico;
7) Effetti ottici super flessibili: design compatto, requisiti di produzione facili e flessibili.

Funzionalità e proprietà

1.La macchina gode di buone prestazioni con alta velocità di taglio, alta efficienza, sicurezza e stabilità. E il laser a stato solido della pompa a diodi ha il vantaggio di una maggiore durata, manutenzione gratuita e il più alto IPCE. Garantisce inoltre un piccolo angolo di divergenza e un fascio di luce di buona qualità.
2.Il punto luminoso gode di buona qualità. E la macchina si distorce leggermente. Inoltre, il materiale può avere un aspetto liscio e piacevole.
3.Dopo il trattamento di rinvenimento, il telaio con elevata rigidità ha elevate prestazioni di assorbimento delle vibrazioni. Il telaio con struttura a portale viene elaborato in un'unica fase in un grande centro di lavorazione a portale CNC. Con una struttura ottimizzata, la macchina gode di stabilità e alta precisione che possono essere controllate entro 0,01 mm / m.
4. Il servomotore, il riduttore epicicloidale e il sofisticato meccanismo di azionamento della direzione assicurano stabilità e precisione.
5.HMI intuitivo con molte funzioni pratiche è facile da usare.
6.L'ingranaggio conico importato, la cremagliera elicoidale, la guida lineare assicurano una direzione di marcia estremamente precisa.
7.Il sistema di auto-altezza e anticollisione regola automaticamente la testa di taglio ermetica all'altezza corretta per tagliare a una distanza fissa.
8.L'alimentazione della macchina è progettata con protezione di sicurezza automatica e presenta un allarme di guasto.
9.Con un design alla moda, delicato e artistico, la macchina compatta copre una superficie ridotta senza parti sparse. Ed è facile utilizzare la macchina.

specificazione

Mezzo sorgente laser	Fibra
Gamma di taglio (L * W)	3000 mm × 15000 mm
Corsa dell'asse Z.	250 mm
Max. velocità di posizionamento	120 m / min
X, asse Y Max. accelerare la velocità	1.0G
Forma di raffreddamento	Raffreddamento ad acqua
Lunghezza d'onda del laser	1070nm
Potenza di uscita della sorgente laser	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opzionale)
Min. divario di taglio	≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.	± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.	± 0,01 mm
Spessore del materiale di taglio (in base al materiale)	0,2 - 25 mm
Modello di driver	Servomotore importato
Requisiti di potenza	380 V, 50/60 Hz
Temperatura di lavoro	0-45 ℃
Orario di lavoro continuo	24 ore
Peso della macchina	Circa 12000 kg
Livello di protezione totale dell'alimentazione	IP54

Materiali da taglio

Il laser a fibra può tagliare tutti i tipi di metalli non ferrosi, come rame, alluminio, questi materiali altamente riflettenti e tungsteno, può anche tagliare acciaio inossidabile, acciaio al carbonio, acciaio al manganese, lamiera zincata, piastra in lega di alluminio con piattaforma d'oro e altri rari metalli.

Industria delle applicazioni

La macchina per il taglio laser in fibra può essere ampiamente utilizzata in ambito aerospaziale, aeronautico, elettronico, ascensori, apparecchiature mediche, cucina elettrica, ricambi auto, apparecchiature elettriche, armadi con telaio placcato in oro, apparecchiature meccaniche, hardware di illuminazione, insegne pubblicitarie, apparecchiature di visualizzazione, tutti i tipi di prodotti in metallo, lavorazione della lamiera e altre industrie.

Immagini dettagliate

	Nome:Corpo macchina e accessori a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni. b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo. c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.
Nome:Servomotore e driver AC Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.
	Nome:Guide lineari di precisione Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.
Nome:Testa di taglio La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.
	Nome:Sorgente laser alta velocità, linea di taglio ad alta precisione e tagliente liscio

Nome:Corpo macchina e accessori

a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni.
b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo.
c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.

Nome:Servomotore e driver AC

Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.

Nome:Guide lineari di precisione

Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.

Nome:Testa di taglio

La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.

Nome:Sorgente laser

alta velocità, linea di taglio ad alta precisione e tagliente liscio

Servizio pre-vendita

1. taglio del campione gratuito,
Per il taglio / test gratuiti del campione, ti preghiamo di inviarci il tuo file CAD, faremo il taglio qui e faremo video per mostrarti il taglio, o ti invieremo un campione per verificare la qualità del taglio.
2. Progettazione a macchina su misura
In base all'applicazione del cliente, potremmo rivedere di conseguenza la nostra macchina per comodità del cliente e alta efficienza di produzione.

Servizio post vendita

A. La macchina verrà fornita con video di formazione e manuale dell'utente in inglese per l'installazione, il funzionamento, la manutenzione e la risoluzione dei problemi e fornirà una guida tecnica via e-mail, fax, telefono, skype….
B. Offriamo tecnico al sito del cliente per l'installazione e la formazione, il cliente deve coprire il visto, il biglietto, il costo della vita locale.
C. Il cliente può venire alla nostra fabbrica per l'addestramento. Offriremo formazione su installazione, funzionamento, risoluzione dei problemi della macchina e manutenzione.
Durante la formazione nel nostro laboratorio, offriamo formazione gratuita e costo della vita per 7 giorni, limite di 2 persone.

Garanzia

a) .1Anno per l'intera macchina (il danno artificiale è negoziato.).
b). Fonte laser 2 anni di garanzia
c). Manutenzione permanente e fornitura di parti di ricambio
d). Formazione gratuita per il personale operativo. (L'ingegnere può andare all'estero è negoziato.)
