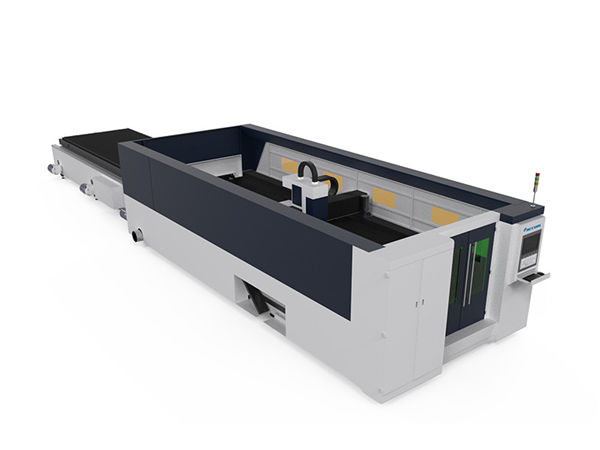

macchina per taglio laser targhetta laser 3mm macchina per taglio laser alluminio

Dettagli del prodotto

Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 40GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto

Applicazione::	Tutto il materiale metallico	Spessore di taglio:	SS fino a 12 mm, MS fino a 22 cm
Tipo di laser ::	Fibra	Frequenza degli impulsi:	1-2000HZ
Sistema di posizionamento:	The Red Light	Software di controllo ::	Cypcut
Formato grafico supportato ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Luogo d'origine::	Cina
Numero di modello::	TY-DD3015	Servizio post-vendita fornito ::	Ingegneri disponibili per la manutenzione di macchinari all'estero
Precisione ripetuta ::	+ -0.03mm	Temperatura di esercizio::	0 ° C-45 ° C
Umidità di lavoro ::	5%-95%	Sorgente laser:	Cinese o importato
Voltaggio::	AC380V ± 10% 50 HZ (60 HZ)	Area di taglio:	3000x1500mm

Vantaggio della tagliatrice laser a fibra

1. Eccellente qualità del percorso: punto laser più piccolo e alta efficienza di lavoro, alta qualità.
2. Alta velocità di taglio: la velocità di taglio è 2-3 volte rispetto alla stessa macchina da taglio laser CO2.
3. Funzionamento stabile: adotta i migliori laser in fibra di importazione mondiale, prestazioni stabili, le parti chiave possono raggiungere 100.000 ore;
4. Alta efficienza per la conversione fotoelettrica: confronta con la macchina da taglio laser CO2, la macchina da taglio laser a fibra ha un'efficienza di conversione fotoelettrica tre volte.
5. Basso costo: risparmia energia e proteggi l'ambiente. Il tasso di conversione fotoelettrica è fino al 25-30%. Basso consumo di energia elettrica, è solo circa il 20% -30% della tradizionale macchina da taglio laser CO2.
6. Bassa manutenzione: la trasmissione della linea in fibra non deve riflettere l'obiettivo, risparmiare sui costi di manutenzione;
7 Operazioni facili: trasmissione su fibra ottica, nessuna regolazione del percorso ottico.

Caratteristiche principali della tagliatrice laser a fibra

Corpo macchina:
1. Corpo macchina Taiyi con struttura in acciaio 8mm, trattamento termico 600 ℃, saldatura precisa, per garantire 20 anni di utilizzo senza deformazione.
2. Cavalletto con fusione in lega di magnesio, forte stabilità senza deformazione, movimento veloce.
3. Sistema di fumo di zonizzazione ad alta efficienza su entrambi i lati del corpo macchina, forte polvere segmentata e raccolta di fumo, ridurrà i danni al lavoratore.
4. Riduttore e servomotore importati di precisione della flangia, velocità corrente veloce.
5. 70 lame e 6 barre di scorrimento sul letto della macchina, con lame chiuse per ridurre l'avvertimento della macchina, barre di scorrimento che lavorano con i cilindri per caricare e scaricare facilmente i fogli.
6. La scatola di carico flessibile può essere aperta sul lato anteriore e su entrambi i lati, il che è comodo per le condizioni di lavoro della macchina.

specificazione

Mezzo sorgente laser	Fibra
Gamma di taglio (L * W)	3000 mm × 15000 mm
Corsa dell'asse Z.	250 mm
Max. velocità di posizionamento	120 m / min
X, asse Y Max. accelerare la velocità	1.0G
Forma di raffreddamento	Raffreddamento ad acqua
Lunghezza d'onda del laser	1070nm
Potenza di uscita della sorgente laser	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opzionale)
Min. divario di taglio	≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.	± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.	± 0,01 mm
Spessore del materiale di taglio (in base al materiale)	0,2 - 25 mm
Modello di driver	Servomotore importato
Requisiti di potenza	380 V, 50/60 Hz
Temperatura di lavoro	0-45 ℃
Orario di lavoro continuo	24 ore
Peso della macchina	Circa 12000 kg
Livello di protezione totale dell'alimentazione	IP54

Tabella di riferimento dello spessore di taglio

Potenza laser	Spessore massimo di taglio
Potenza laser	Acciaio al carbonio (mm)	Acciaio inossidabile (mm)	Alluminio (mm)	Ottone (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Sopra il parametro solo per riferimento

Immagini dettagliate

	Nome:Corpo macchina e accessori: trattamento termico a 600 ℃, raffreddamento 24 ore in forno, saldatura a protezione della CO2 accurata, per garantire 20 anni di utilizzo senza deformazioni. b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo. c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.
Nome:Servomotore e driver CA Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.
	Nome:Guide lineari di precisione Sistema di taglio avanzato, potenza laser e movimento servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.
Nome:Testa di taglio La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.

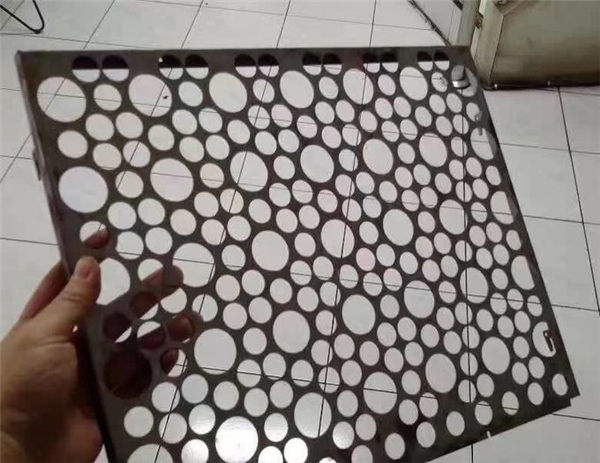

	Nome:Velocità della sorgente laser, linea di taglio ad alta precisione e tagliente liscio
