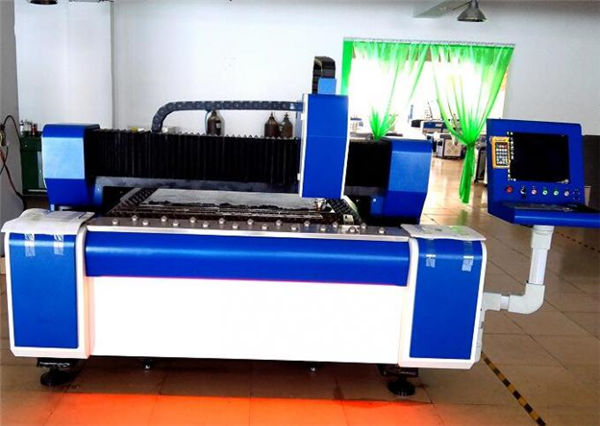

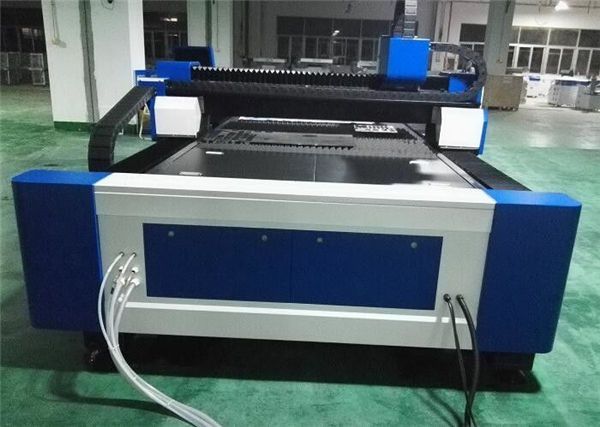

macchina da taglio laser in fibra di acciaio 60m / min

Dettagli del prodotto

Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 20GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto

Applicazione::	Tutto il materiale metallico	Spessore di taglio:	SS fino a 12 mm, MS fino a 22 cm
Tipo di laser ::	Laser a fibra originale importato	Nome del prodotto:	Tagliatrice laser in fibra di acciaio 60m / min
Larghezza min. Linea:	0,1 millimetri	Software di controllo ::	Cypcut
Formato grafico supportato ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Marchio::	TAIYI LASER
Precisione ripetuta ::	+/- 0,03 millimetri	Temperatura di esercizio::	0 ° C-45 ° C
Modalità di raffreddamento:	Raffreddamento ad acqua	Sorgente laser:	IPG / Nlight / Raycus / Max
Voltaggio::	AC380V ± 10% 50 HZ (60 HZ)	Area di taglio:	3000x1500mm, 4000 * 2000mm personalizzati

Vantaggio della macchina laser a fibra

1) Eccellente qualità del raggio: diametro di messa a fuoco ridotto e alta efficienza di lavoro, alta qualità.
2) Alta velocità di taglio: la velocità di taglio è superiore a 60 m / min
3) Funzionamento stabile: adozione dei migliori laser a fibra di importazione del mondo, prestazioni stabili, parti chiave possono
raggiungere 100.000 ore;
4) Alta efficienza per conversione fotoelettrica: confronta con la macchina da taglio laser CO2,
La macchina da taglio laser a fibra ha un'efficienza di conversione fotoelettrica tre volte maggiore
5) Basso costo e bassa manutenzione: risparmia energia e proteggi l'ambiente. Tasso di conversione fotoelettrico
è fino al 25-30%. Basso consumo di energia elettrica, è solo circa il 20% -30% del laser CO2 tradizionale
macchina per il taglio. La trasmissione della linea in fibra non deve necessariamente riflettere l'obiettivo, risparmiare sui costi di manutenzione;
6) Operazione facile: trasmissione della linea di fibra, nessuna regolazione del percorso ottico;
7) Effetti ottici super flessibili: design compatto, requisiti di produzione facili e flessibili.

Funzionalità e proprietà

1.La macchina gode di buone prestazioni con alta velocità di taglio, alta efficienza, sicurezza e stabilità.
2. Il punto laser gode di buona qualità. E la macchina si distorce leggermente. Inoltre, il materiale può avere un aspetto liscio e piacevole.
3. Dopo il trattamento di rinvenimento, il telaio con elevata rigidità ha prestazioni ad alta assorbimento delle vibrazioni. Il telaio con struttura a portale viene elaborato in un'unica fase in un grande centro di lavorazione a portale CNC. Con una struttura ottimizzata, la macchina gode di stabilità e alta precisione che possono essere controllate entro 0,01 mm / m.
4. Il servomotore importato, il riduttore epicicloidale e il sofisticato meccanismo di azionamento della direzione garantiscono stabilità e precisione.
5. L'HMI intuitivo con molte funzioni pratiche è facile da usare.
6. Gli ingranaggi conici importati, la cremagliera elicoidale, la guida lineare assicurano una direzione di marcia estremamente precisa.
7.Il sistema di auto-altezza e anticollisione regola automaticamente la testa di taglio ermetica all'altezza corretta per tagliare a una distanza fissa.
8.L'alimentazione della macchina è progettata con protezione di sicurezza automatica e presenta un allarme di guasto.

specificazione

Mezzo sorgente laser	Fibra
Gamma di taglio (L * W)	3000 mm × 15000 mm
Corsa dell'asse Z.	250 mm
Max. velocità di posizionamento	120 m / min
X, asse Y Max. accelerare la velocità	1.0G
Forma di raffreddamento	Raffreddamento ad acqua
Lunghezza d'onda del laser	1070nm
Potenza di uscita della sorgente laser	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opzionale)
Min. divario di taglio	≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.	± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.	± 0,01 mm
Spessore del materiale di taglio (in base al materiale)	0,2 - 25 mm
Modello di driver	Servomotore importato
Requisiti di potenza	380 V, 50/60 Hz
Temperatura di lavoro	0-45 ℃
Orario di lavoro continuo	24 ore
Peso della macchina	Circa 12000 kg
Livello di protezione totale dell'alimentazione	IP54

Materiali da taglio

Il laser a fibra può tagliare tutti i tipi di metalli non ferrosi, come rame, alluminio, questi materiali altamente riflettenti e tungsteno, può anche tagliare acciaio inossidabile, acciaio al carbonio, acciaio al manganese, lamiera zincata, piastra in lega di alluminio con piattaforma d'oro e altri rari metalli.

Industria delle applicazioni

La macchina per il taglio laser in fibra può essere ampiamente utilizzata in ambito aerospaziale, aeronautico, elettronico, ascensori, apparecchiature mediche, cucina elettrica, ricambi auto, apparecchiature elettriche, armadi con telaio placcato in oro, apparecchiature meccaniche, hardware di illuminazione, insegne pubblicitarie, apparecchiature di visualizzazione, tutti i tipi di prodotti in metallo, lavorazione della lamiera e altre industrie.

Immagini dettagliate

	Nome:Corpo macchina e accessori a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni. b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo. c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.
Nome:Servomotore e driver AC Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.
	Nome:Guide lineari di precisione Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.
Nome:Testa di taglio La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.
	Nome:Sorgente laser alta velocità, linea di taglio ad alta precisione e tagliente liscio

Nome:Corpo macchina e accessori

a.600 ℃ trattamento termico, 24 ore di raffreddamento in forno, saldatura a protezione accurata della CO2, per garantire 20 anni di utilizzo senza deformazioni.
b. assi X / Y / Z sincroni: l'asse Z può percorrere 150 mm, adatto per il taglio di molte varietà di fogli di metallo.
c.L'alta qualità garantisce la sua durata e una manutenzione più semplice.

Nome:Servomotore e driver AC

Il servomotore importato (asse Y azionato da due servomotori) insieme al sofisticato riduttore planetario garantisce una trasmissione costante, precisa e affidabile.

Nome:Guide lineari di precisione

Sistema di taglio avanzato, potenza laser e movimento del servo si adattano perfettamente, sistema di trasmissione ad ingranaggi e cremagliera di alta precisione importato, doppio tavolo di lavoro intercambiabile, per garantire maggiore velocità di elaborazione e precisione.

Nome:Testa di taglio

La testa di taglio senza contatto ha la funzione di rilevamento automatico dell'altezza e anticollisione, che migliora notevolmente la velocità di taglio, la scorrevolezza e la precisione di taglio con la stessa potenza di uscita. In una parola, l'efficienza di taglio può essere aumentata.

Nome:Sorgente laser

alta velocità, linea di taglio ad alta precisione e tagliente liscio

Campioni di taglio

Formazione

Servizio post-vendita, dalla formazione all'installazione della macchina (3 modi):
1.Training video e manuale dell'utente in inglese da offrire per l'installazione, il funzionamento, la manutenzione e la risoluzione dei problemi e guida tecnica da offrire via e-mail, fax, telefono / whatsapp / skype // e così via, quando ci si incontra alcuni problemi di installazione, utilizzo o regolazione.
2.La tua azienda può organizzare la presenza del tecnologo nella nostra fabbrica per apprendere le conoscenze di base sulle attrezzature e sugli elementi operativi essenziali, tempo di addestramento sufficiente circa 3-5 giorni, il contenuto della formazione è il seguente:
a) Formazione comune sul software di disegno;
b) Procedure di addestramento di accensione e spegnimento della macchina;
c) Significato dei parametri del pannello di controllo e del software, impostazione dell'intervallo di parametri
d) pulizia e manutenzione di base della macchina;
e) Risoluzione dei problemi hardware comuni;
f) Attenzione al funzionamento.
3. Servizio di formazione istruzioni da porta a porta. visto, spese di viaggio e alloggio saranno a carico del cliente. È meglio organizzare un traduttore per entrambi i nostri ingegneri durante il periodo di formazione. Tempo di allenamento: 3-5 giorni.

Garanzia

a) .1Anno per l'intera macchina (il danno artificiale è negoziato.).
b). Fonte laser 2 anni di garanzia
c). Manutenzione permanente e fornitura di parti di ricambio
d). Formazione gratuita per il personale operativo. (L'ingegnere può andare all'estero è negoziato.)
