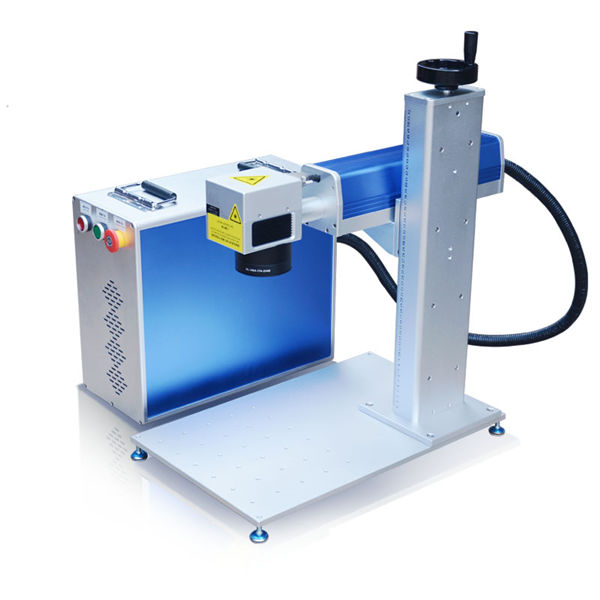

fiber laser engraving machine 10 meter machine body design

Dettagli del prodotto

Certificazione: CE
Condizioni di pagamento e spedizione:
Quantità minima ordine: 1 set
Prezzo negoziabile
Dettagli d'imballaggio: contenitore 1 * 40GP
Termine di consegna: 30 giorni
Termini di pagamento: L / C, D / A, T / T, D / P, Western Union

Descrizione dettagliata del prodotto

Applicazione:	Tutto il materiale metallico	Spessore di taglio:	Upto 1mm SS
Tipo di laser:	Laser a fibra originale importato	Spessore massimo di taglio:	20mm / CS; 10mm / SS
Larghezza min. Linea:	0,1 millimetri	Software di controllo:	Cypcut
Formato grafico supportato:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Ripetendo precisione:	+/- 0,03 millimetri	Temperatura di esercizio:	0 ° C-45 ° C
Modalità di raffreddamento:	Raffreddamento ad acqua	Sorgente laser:	IPG / Nlight / Raycus / Max
voltaggio:	AC380V ± 10% 50 HZ (60 HZ)	Area di taglio:	3000x1500mm

Applicazione

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	Articolo
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Mezzo sorgente laser	Fibra
Gamma di taglio (L * W)	10000 mm × 15000 mm
Corsa dell'asse Z.	250 mm
Max. velocità di posizionamento	120 m / min
X, asse Y Max. accelerare la velocità	1.0G
Forma di raffreddamento	Raffreddamento ad acqua
Lunghezza d'onda del laser	1070nm
Potenza di uscita della sorgente laser	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opzionale)
Min. divario di taglio	≤ 0,1 mm
Precisione di posizionamento degli assi X, Y e Z.	± 0,03 mm
Precisione di posizionamento ripetuta degli assi X, Y e Z.	± 0,01 mm
Spessore del materiale di taglio (in base al materiale)	0,2 - 25 mm
Modello di driver	Servomotore importato
Requisiti di potenza	380 V, 50/60 Hz
Temperatura di lavoro	0-45 ℃
Orario di lavoro continuo	24 ore
Peso della macchina	Circa 12000 kg
Livello di protezione totale dell'alimentazione	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Parametro	osservazione
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / min
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

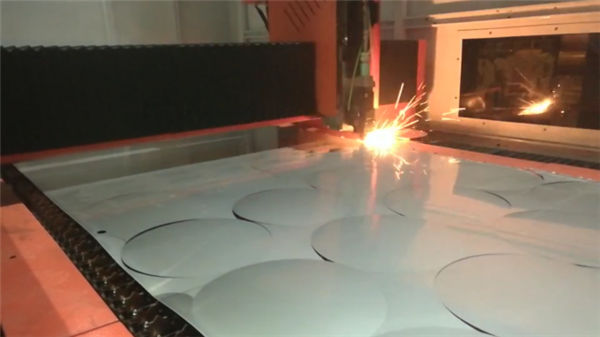

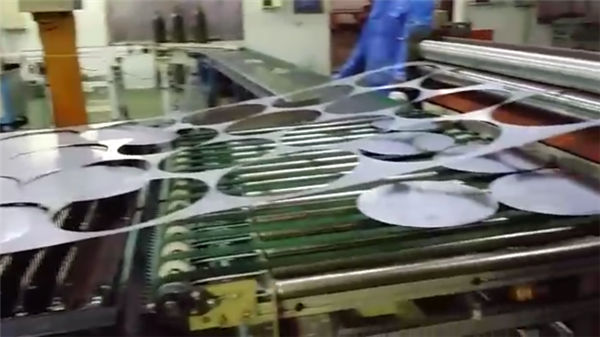

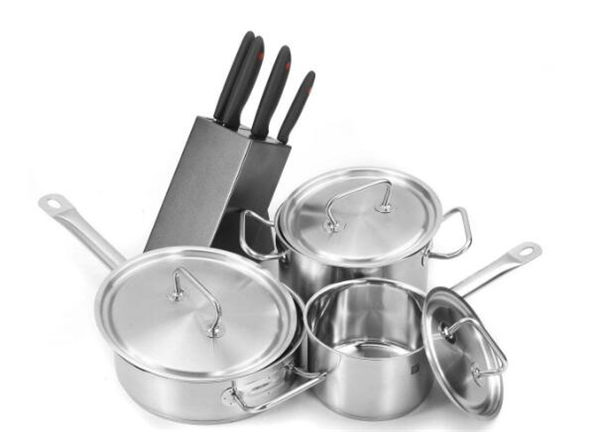

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Campioni di taglio

Servizio pre-vendita

1. Taglio del campione gratuito,
Per il taglio / test gratuiti del campione, ti preghiamo di inviarci il tuo file CAD, faremo il taglio qui e faremo video per mostrarti il taglio, o ti invieremo un campione per verificare la qualità del taglio.
2. Progettazione a macchina su misura
In base all'applicazione del cliente, potremmo rivedere di conseguenza la nostra macchina per comodità del cliente e alta efficienza di produzione.

Servizio post vendita

A. La macchina verrà fornita con video di formazione e manuale dell'utente in inglese per l'installazione, il funzionamento, la manutenzione e la risoluzione dei problemi e fornirà una guida tecnica via e-mail, fax, telefono, skype….
B. Offriamo tecnico al sito del cliente per l'installazione e la formazione, il cliente deve coprire il visto, il biglietto, il costo della vita locale.
C. Il cliente può venire alla nostra fabbrica per l'addestramento. Offriremo formazione su installazione, funzionamento, risoluzione dei problemi della macchina e manutenzione.
Durante la formazione nel nostro laboratorio, offriamo formazione gratuita e costo della vita per 7 giorni, limite di 2 persone.

Garanzia

a) .1Anno per l'intera macchina (il danno artificiale è negoziato.).
b). Fonte laser 2 anni di garanzia
c). Manutenzione permanente e fornitura di parti di ricambio
d). Formazione gratuita per il personale operativo. (L'ingegnere può andare all'estero è negoziato.)

FAQ

Q1: come posso ottenere la migliore macchina per me?
Puoi dirci il tuo materiale di lavoro, i dettagli dei lavori per immagine o vedio in modo che possiamo giudicare se la nostra macchina può soddisfare le tue esigenze o meno. Quindi possiamo darti il modello migliore in base alla nostra esperienza.

Q2: Questa è la prima volta che utilizzo questo tipo di macchina, è facile da usare?
Ti invieremo manuale e guida vedio in inglese, ti insegnerà come utilizzare la macchina. Se non riesci ancora a imparare come usarlo, possiamo aiutarti con il software di aiuto in linea di "Teamviewer" oppure parlare per telefono, e-mail o altri modi di contatto.

Q3: se la macchina ha un problema al posto mio, come posso fare?
Potremmo inviarti parti gratuite nel periodo di garanzia se le macchine hanno qualche problema in "uso normale".

Q4: organizzi la spedizione per le macchine?
Sì, cari clienti stimati, per il prezzo FOB o CIF, organizzeremo la spedizione per voi. Per il prezzo EXW, i clienti devono organizzare la spedizione da soli o dai loro agenti.
